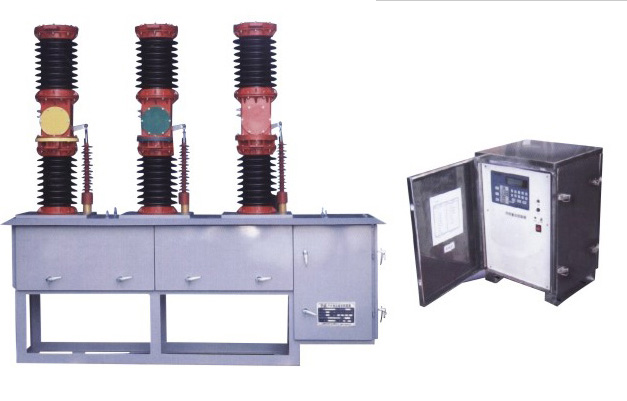

ZW7-40.5型户外高压真空断路器
2017-3-24 9:29:29

产品详细介绍 |

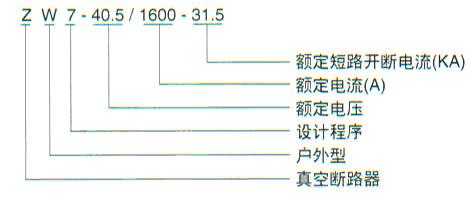

一、概述主要用途ZW7-40.5型户外高压真空断路器(以下简称断路器)用于交流50Hz,电压40.5kv的三相电力系统,作为分断关合负荷电流,过载电流及短路电流之用。 二、型号意义

三、主要技术参数
序号名称单位数据1额定电压KV40.5额定绝缘水平lmin工频耐压干式95湿式802雷电冲击耐压(峰值)1853额定电流A1250;1600;20004额定短路开断电流KA20;25;31.55额定操作顺序分-0.3s-合分-180s合分6额定短路开断电流次数次127额定短路关合电流(峰值)KA50;63;808额定峰值耐受电压9额定短时耐受电流20;25;31.5
10额定短路持续时间S411平均分闸速度m/s1.5±0.212平均合闸速度0.7±0.213触头合闸弹跳时间ms≤214三相合(分)闸同期性时差≤215合闸时间≤15016分闸时间≤6017机械寿命次1000018额定操作电压及辅助回路额定电压VDC 110/220AC 110/22019每相同路直相(不含互感器)μΩ≤10020动静触头允许磨损厚度321重量800

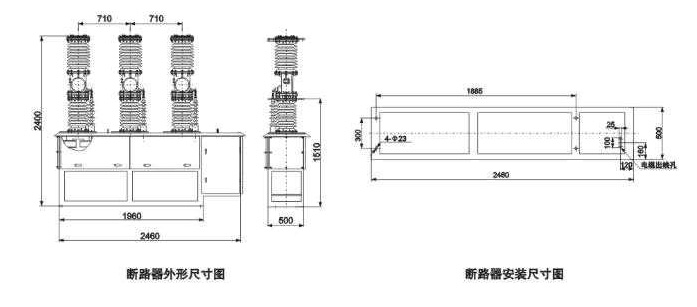

四、外形安装尺寸
|
