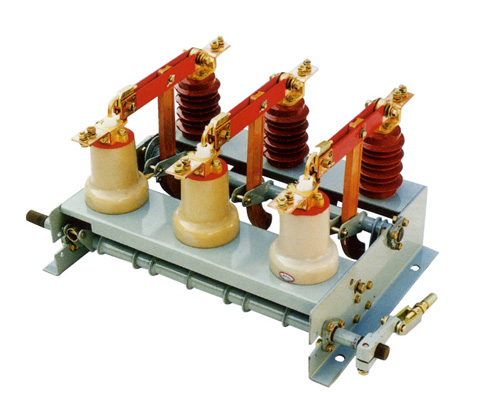

FN3-12系列负荷开关

2017-4-15 14:55:48



FN3-10?型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV的电力系统中,作为正常情况下分,合电路之用。负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用。


二、结构简介

负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成,并装有传动机构。闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作。


三、主要技术参数


额定电压(KV)

额定电流(A)

额定开断电流(KA)

额定峰值耐受电流(KA)

额定短时耐受电流(KA)

额定短路持续时间(S)

重量(KG)

cosφ=0.15

cosφ=0.17

10

400

8.5

1.45

25

8.5

5

50
