避雷器用放电计数器、检测器

一、概述

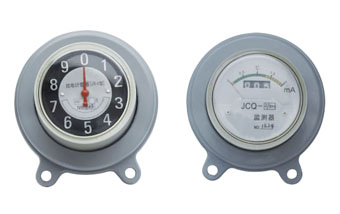

◆ 放电计数器

避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造是由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器小动作，当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁计数器线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等等进行卡装密封，高压出线端从底版中心引出。
   JS-8型放电计数器采用Sic电阻片，适用于5KA系统35kv及以下电压等级的避雷器。
   JSY-10/600、JSY-10/800型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5-10KA系统220kv及以下等级的氧化锌避雷器，并可适用于避雷器的在线监测。

◆ 监测器

避雷器用监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据。JCQ-A、B、C型监测器采用ZnO电阻片，适用于5~10KA系统220KV及以下等级的氧化锌避雷器。
   放电计数器，监测器产品性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。

二、放电计数器、监测器技术参数
